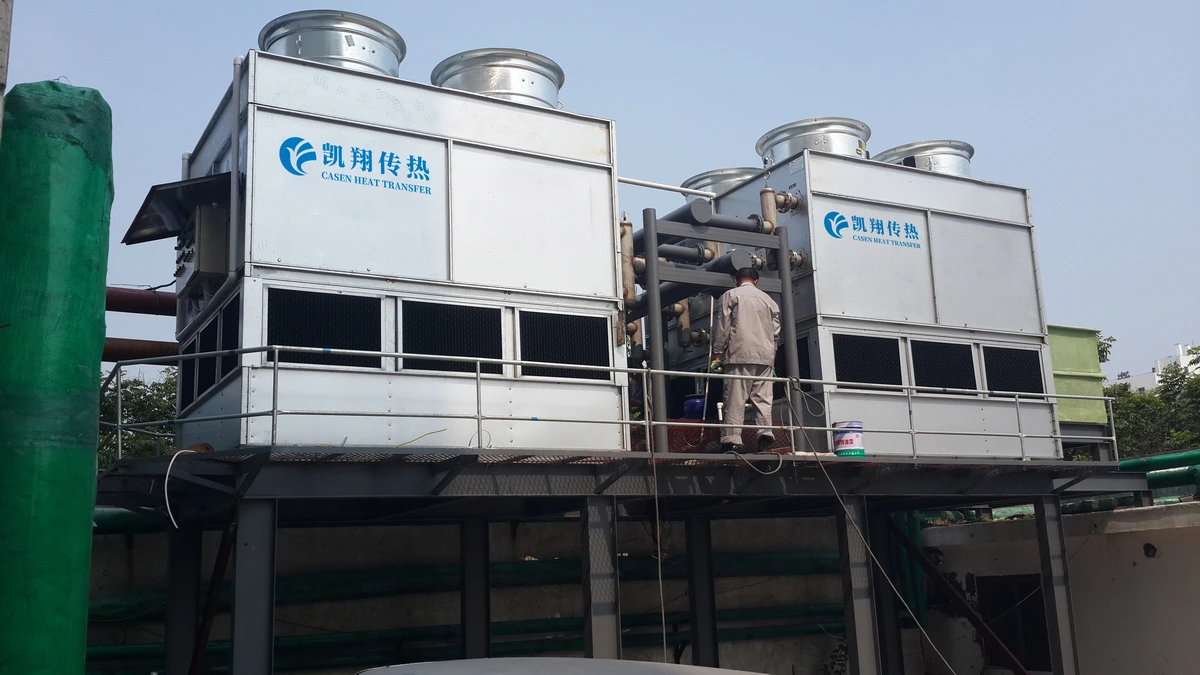

В данном случае представлена противоточная закрытая градирня Casen, работающая в Северном Китае. Установки надежно работают в холодное время года, демонстрируя устойчивость к замерзанию, низкое энергопотребление и простоту обслуживания в суровых климатических условиях.
Обзор проекта
- Местоположение: Северный Китай (холодные зимы, периодическое обледенение, сильные ветры)
- Тип: Противоточная закрытая градирня, несколько установок, работающих параллельно
- Поставщик: Casen Heat Transfer
- Компоновка: несколько агрегатов, работающих параллельно, на платформе для удобства прокладки трубопроводов и обслуживания
- Использование: охлаждение технологических процессов / отвод тепла для циркуляционных систем
Цели и ограничения проектирования
Обеспечить стабильное круглогодичное охлаждение с низким энергопотреблением и простым обслуживанием при следующих ограничениях: низкая температура окружающей среды (риск образования льда), ограниченное пространство на площадке, ограничения по шуму/вибрации и необходимость коррозионной стойкости.
Основные задачи
- Предотвращение замерзания и образования льда в распылительных коллекторах, форсунках и наполнителе при низкой нагрузке или остановке.
- Предотвращение рециркуляции выхлопных газов, которая снижает производительность в сложных ветровых полях.
- Баланс между компактной компоновкой и достаточным доступом для технического обслуживания.
- Соответствие местным требованиям к ветровой/снежной/сейсмической нагрузке на конструкцию.
- Выбор коррозионно-стойких материалов для влажных зон.
Решения и преимущества Casen
- Стратегия защиты от замерзания: сегментированные параллельные трубопроводы + байпас горячей воды для рециркуляции; электрический обогрев и изоляция критически важных трубопроводов; морозостойкие компоненты распылителя.
- Высокоэффективная компактная конструкция: экструдированные ребра, высокопроизводительные пучки уменьшают занимаемую площадь; модульные пучки для быстрого демонтажа и технического обслуживания.
- Оптимизация воздушного потока: учет ветровых условий при размещении на месте, дополнительные направляющие лопатки или ветровые экраны; вентиляторы с частотно-регулируемым приводом для управления по требованию и противообледенительной эксплуатации.
- Прочные материалы и конструкция: коррозионно-стойкие влажные компоненты, конструкция, проверенная на соответствие местным нормам по ветру, снегу и сейсмической активности.
- Удобство обслуживания: доступные платформы, поручни и мониторинг (температура, уровень, расход, вибрация) для дистанционной сигнализации.
Эксплуатационные преимущества (реальная обратная связь)
- Стабильная работа в зимний период без повреждений от замерзания.
- Сокращение времени простоя на техническое обслуживание благодаря модульной конструкции и удобному доступу.
- Снижение энергопотребления за счет эффективных пакетов и управления вентиляторами с частотно-регулируемым приводом.
- Низкий уровень дрейфа и соответствие требованиям по шуму.
Типовой технический шаблон
- Тип установки: противоточная закрытая башня (параллельные установки)
- Расход воздуха на установку: — м³/ч
- Тепловая мощность на установку: — кВт
- Температура распыляемой воды (вход/выход): — °C / — °C
- Тип наполнителя; тип вентилятора; материал трубок/ребер; меры по защите от замерзания.
Рекомендации по техническому обслуживанию
Внедрить зимние стандартные операционные процедуры (логика обхода, сопутствующий подогрев, дренаж), онлайн-мониторинг, регулярную химическую обработку и сезонные полные проверки.
Заключение
Закрытые башни противотока Casen обеспечивают проверенную морозостойкость, экономичность эксплуатации и удобство обслуживания для установок в Северном Китае. По запросу мы можем предоставить индивидуальные проекты, чертежи и поддержку при вводе в эксплуатацию на месте.
